Vad gör 0,96 tum PM OLED Display Module SSD1306 så tillförlitlig för inbäddade projekt?

De0,96 tum PM OLED-skärmmodul SSD1306har blivit en av de mest använda miniatyrskärmslösningarna inom inbäddad elektronik, IoT-enheter, bärbara system och DIY-projekt. Den här artikeln utforskar dess arkitektur, prestandafördelar, integrationsmetoder och verkliga tillämpningar i detalj. Den är utformad för att hjälpa ingenjörer, produktdesigners och hobbyister att förstå varför denna kompakta OLED-modul är tillförlitlig för hög klarhet, låg strömförbrukning och långsiktig stabilitet i krävande miljöer.

Innehållsförteckning

• 1. Översikt över 0,96 tum PM OLED Display Module SSD1306
• 2. Intern arkitektur och arbetsprincip
• 3. Nyckelfunktioner och fördelar
• 4. Tekniska specifikationer förklaras
• 5. Hur man integrerar SSD1306 OLED-modulen
• 6. Kommunikationsgränssnitt (I2C vs SPI)
• 7. Strömförbrukning och effektivitet
• 8. Vanliga problem och felsökning
• 9. OLED vs LCD-jämförelse
• 10. Real-World Application Scenarios
• 11. Designöverväganden för ingenjörer
• 12. Vanliga frågor
• Slutsats

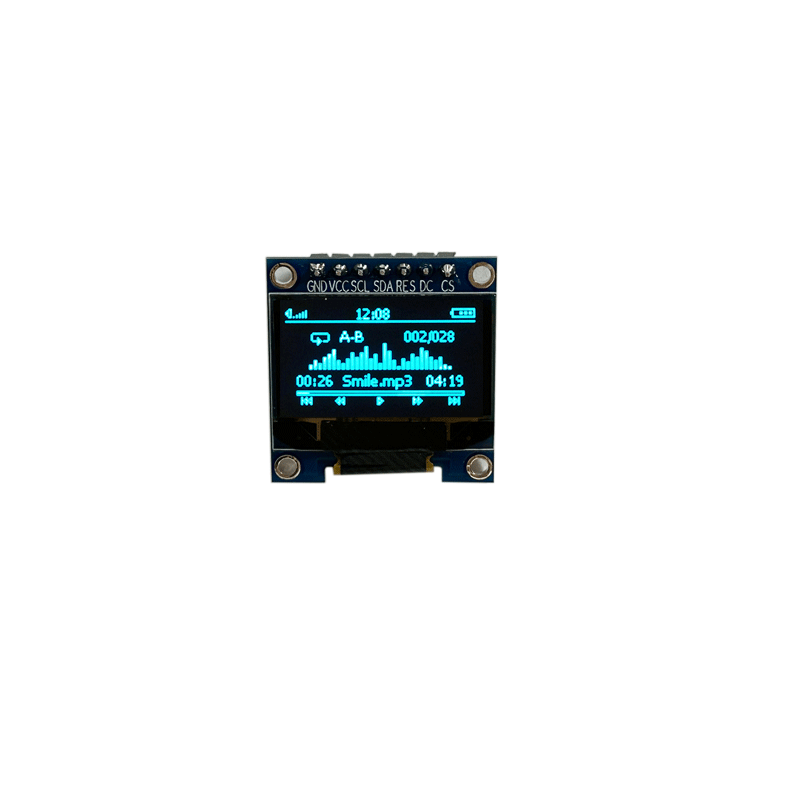

1. Översikt över 0,96 tum PM OLED Display Module SSD1306

De0,96 tum PM OLED-skärmmodul SSD1306är en kompakt organisk lysdioddisplay som vanligtvis används i mikrokontrollerbaserade system. Till skillnad från traditionella LCD-skärmar avger OLED-teknik ljus direkt från varje pixel, vilket eliminerar behovet av bakgrundsbelysning. Detta resulterar i djupare kontrast, tunnare struktur och överlägsna betraktningsvinklar.

SSD1306-drivrutinen IC kontrollerar operationer på pixelnivå och hanterar kommunikationen mellan mikrokontrollern och bildskärmsmatrisen. På grund av sin enkelhet och effektivitet har det blivit ett standardval i Arduino, ESP32, Raspberry Pi och andra inbäddade plattformar.

2. Intern arkitektur och arbetsprincip

Kärnan i modulen är SSD1306-styrenheten, som hanterar minneskartläggning, visningsuppdateringscykler och kommandotolkning. Skärmen består av en 128x64 pixelmatris (vanligtvis), där varje pixel styrs oberoende av varandra.

Till skillnad från LCD-skärmar kräver OLED-paneler ingen bakgrundsbelysning. Varje pixel avger sitt eget ljus när spänning appliceras. Denna självemitterande egenskap tillåter extremt höga kontrastförhållanden och nästan perfekta svarta nivåer.

• Pixeldrivet emissionssystem
• Integrerat display RAM (GDDRAM)
• Intern oscillator för tidsstyrning
• Inbyggd spänningsförstärkningskrets

3. Nyckelfunktioner och fördelar

Populariteten för 0,96 tum PM OLED Display Module SSD1306 kommer från dess kombination av prestanda och enkelhet. Nedan är dess stora fördelar:

• Ultrahögt kontrastförhållande (vanligtvis 2000:1 eller högre)
• Bred betraktningsvinkel upp till 160°
• Mycket låg strömförbrukning i statiskt visningsläge
• Inget behov av bakgrundsbelysningssystem
• Snabb svarstid lämplig för animationer
• Kompakt PCB-fotavtryck för enheter med begränsad utrymme

Dessa funktioner gör den särskilt lämplig för batteridrivna system och bärbar elektronik där energieffektivitet är avgörande.

4. Tekniska specifikationer förklaras

Att förstå de tekniska specifikationerna hjälper ingenjörer att välja rätt bildskärmskonfiguration för deras projektkrav.

Dessa specifikationer framhäver dess kompatibilitet med de flesta mikrokontrollers ekosystem utan att kräva ytterligare komplexitet för effektreglering.

5. Hur man integrerar SSD1306 OLED-modulen

Integration är en av de starkaste fördelarna med denna modul. Även nybörjare kan implementera det i enkla steg.

• Steg 1: Anslut VCC- och GND-stiften ordentligt
• Steg 2: Välj kommunikationsprotokoll (I2C är vanligast)
• Steg 3: Installera SSD1306-biblioteket på mikrokontrollerplattformen
• Steg 4: Initiera displayen i firmware
• Steg 5: Skicka grafisk eller textdata till skärmbufferten

Eftersom modulen redan innehåller de flesta nödvändiga komponenterna behövs inga externa drivkretsar.

6. Kommunikationsgränssnitt (I2C vs SPI)

SSD1306 stöder både I2C- och SPI-kommunikation, var och en med unika fördelar.

I2C används ofta på grund av sin enkelhet och kräver endast två datalinjer (SDA och SCL). Detta minskar kabeldragningens komplexitet, vilket gör den idealisk för kompakta inbyggda system.

SPI, å andra sidan, erbjuder snabbare dataöverföringshastigheter och är att föredra i applikationer som involverar animationer eller frekventa skärmuppdateringar.

• I2C:Minimal kabeldragning, lägre hastighet, idealisk för sensorer och enkla displayer
• SPI:Snabbare uppdatering, fler stift krävs, bättre för grafiktunga system

7. Strömförbrukning och effektivitet

En av de viktigaste fördelarna med OLED-teknik är dess energieffektivitet. 0,96 tum PM OLED Display Module SSD1306 förbrukar endast ström när pixlar är tända. Svarta pixlar kräver praktiskt taget ingen energi.

Detta gör det särskilt användbart i:

• Batteridrivna IoT-enheter
• Bärbar elektronik
• Bärbara mätverktyg

Men att visa helvita skärmar kontinuerligt kommer att öka energianvändningen avsevärt, så optimerad UI-design är avgörande.

8. Vanliga problem och felsökning

Även om modulen är tillförlitlig kan användare stöta på integrationsproblem. Nedan följer vanliga problem och lösningar:

• Tom skärm:Kontrollera I2C-adress och ledningsanslutningar
• Flimrande display:Säkerställ stabil strömförsörjning
• Felaktig utgång:Verifiera bibliotekskonfiguration och upplösningsinställningar
• Låg ljusstyrka:Justera mjukvarans kontrastinställningar

De flesta problem är mjukvarurelaterade snarare än hårdvarufel.

9. OLED vs LCD-jämförelse

10. Real-World Application Scenarios

Mångsidigheten hos 0,96 tum PM OLED Display Module SSD1306 gör den lämplig för ett brett spektrum av industrier och applikationer.

• Smarta hemkontroller
• Bärbara träningsapparater
• Industriella sensordisplayer
• DIY Arduino-projekt
• Medicinska bärbara övervakningssystem
• Batterihanteringssystem

Dess kompakta storlek och tydlighet gör att utvecklare kan integrera meningsfulla användargränssnitt även i mycket små enheter.

11. Designöverväganden för ingenjörer

Vid design med denna modul bör ingenjörer överväga elektrisk stabilitet, UI-optimering och termiska förhållanden.

• Undvik kontinuerlig helskärmsljusstyrka för att förlänga livslängden
• Använd lämpliga pull-up-motstånd för I2C-kommunikation
• Säkerställ spänningskompatibilitet med mikrokontrollerns logiknivåer
• Optimera ramuppdateringar för att minska strömförbrukningen

God designpraxis förbättrar prestanda och hållbarhet avsevärt.

12. Vanliga frågor

F1: Kan SSD1306 visa färger?
Nej, det är en monokrom skärm (vanligtvis vita, blå eller gula varianter).

F2: Är det kompatibelt med Arduino?
Ja, det stöds brett med flera bibliotek med öppen källkod.

F3: Kräver det bakgrundsbelysning?
Nej, OLED-teknik är självutsläppande.

F4: Vilken livslängd har modulen?
Typiskt tiotusentals timmar beroende på användningsmönster.

F5: Kan den visa animationer?
Ja, men SPI-gränssnitt rekommenderas för jämnare prestanda.

Slutsats

0,96 tum PM OLED Display Module SSD1306 är fortfarande en av de mest praktiska och effektiva displaylösningarna för kompakta elektroniska system. Dess kombination av hög kontrast, låg strömförbrukning och enkla integration gör det till ett föredraget val för ingenjörer och utvecklare inom flera branscher.

Från prototyputveckling till kommersiella inbäddade produkter ger denna modul en balans mellan prestanda och prisvärdhet som är svår att matcha.
