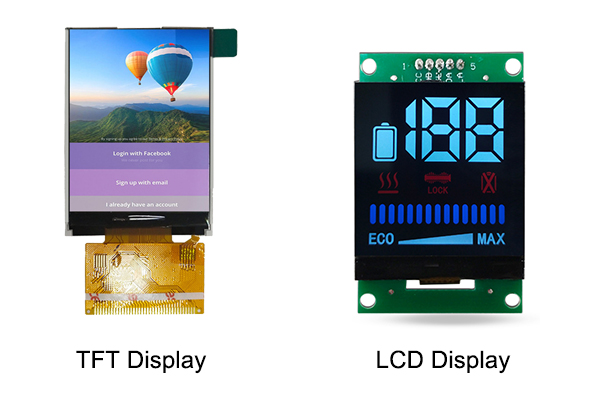

TFT-skärm vs LCD-skärm: Vilka är de viktigaste skillnaderna?

I verkligheten finns det ett tydligt inkluderande förhållande och en grundläggande teknisk skillnad mellan TFT- och LCD-tekniker. Att förstå de grundläggande skillnaderna mellan TFT-skärmar och LCD-skärmar är avgörande för att fatta välgrundade köpbeslut, optimera enhetens prestanda och matcha bildskärmslösningar till specifika applikationsscenarier. Den här artikeln bryter ner deras arbetsprinciper, strukturella konstruktioner, visuella prestanda, strömförbrukning och applikationsscenarier för att klargöra hur dessa två vanliga bildskärmstekniker skiljer sig åt och var de utmärker sig.

Vad ärTFT-skärmar?

TFT står för Thin Film Transistor, vilket inte är en oberoende displayteknik utan en avancerad driv- och optimeringsteknik byggd på LCD-strukturer. TFT-skärmar är i huvudsak LCD-skärmar med aktiv matris som integrerar en liten tunnfilmstransistor för varje enskild pixel på skärmen. Varje transistor fungerar som en oberoende omkopplare, ansvarig för att exakt kontrollera spänningen och signalen för en enda pixel. Denna centrala strukturella uppgradering undergräver fullständigt det passiva arbetsläget för traditionella LCD-skärmar. Denna aktiva matrisarkitektur gör att varje pixel kan behålla sitt tillstånd medan andra uppdateras. TFT-skärmar är därför en undergrupp av LCD-skärmar, men med mycket överlägsen prestanda. Nästan alla LCD-skärmar som tillverkas idag – från smartphoneskärmar till 65-tums 4K-TV – är faktiskt en TFT-LCD. När någon säger "TFT-skärm" menar de vanligtvis en LCD med aktiv matris.

Vad ärLCD-skärmar?

LCD står för Liquid Crystal Display, en allmän kategori av plattskärmsteknik som har dominerat konsumentelektronikmarknaden i decennier. LCD-skärmar förlitar sig på de unika fysikaliska egenskaperna hos flytande kristallmolekyler för att modulera ljus och generera visuella bilder. Kärnstrukturen för traditionella LCD-skärmar inkluderar en bakgrundsbelysningsmodul, glassubstrat, flytande kristalllager, färgfilter och polariserande filmer. Till skillnad från självlysande skärmteknologier som OLED, producerar inte LCD-skärmar ljus självständigt. Istället använder de en fast bakgrundsbelysningskälla och justerar arrangemanget av flytande kristallmolekyler genom elektriska signaler för att kontrollera ljustransmittansen, och bildar därigenom olika färger, ljusstyrka och bilddetaljer.

En LCD-panel består av en bakgrundsbelysning, polariserande filter, ett lager med flytande kristaller och elektroder. När spänning appliceras vrids kristallerna för att blockera eller sända ljus, vilket skapar pixlar. Traditionella LCD-skärmar inkluderar passiva matristyper (som STN eller TN) och aktiva matristyper (som TFT). Den viktigaste begränsningen för tidiga LCD-skärmar var långsam svarstid och smala betraktningsvinklar eftersom passiva matrisdesigner adresserade hela rader eller kolumner med pixlar på en gång.

Kärntekniska skillnader mellan TFT-skärmar och LCD-skärmar

Det väsentliga gapet mellan TFT-skärmar och traditionella LCD-skärmar med passiv matris ligger i pixeldrivmekanismen, vilket ytterligare leder till omfattande skillnader i skärmprestanda, strukturell design och användarupplevelse. Följande avsnitt utvecklar de viktigaste distinktionerna från fyra kärndelar.

Pixel körmekanism

Körläget är den grundläggande skillnaden mellan TFT-skärmar och konventionella LCD-skärmar. Traditionella LCD-skärmar med passiv matris använder en körmetod för korsavsökning av rader och kolumner. Systemet skannar varje rad och kolumn med pixlar i en fast cykel, och alla pixlar delar kretssignaler. Eftersom flera pixlar delar elektrodkretsar är signalstörningar och överhörning oundvikliga under skanningsprocessen. När dynamiska bilder eller högupplöst innehåll visas kan den delade kretsen inte ge stabilt och kontinuerligt spänningsstöd för varje pixel, vilket resulterar i instabil pixelstatus.

Svarshastighet och dynamisk skärmprestanda

Svarshastighet avser den tid som krävs för bildpixlar att växla mellan ljusa och mörka tillstånd, vilket direkt bestämmer skärmens dynamiska visningseffekt, särskilt för snabbrörliga bilder som spel, videor och sportmaterial. Traditionella LCD-skärmar har en mycket långsam svarshastighet, vanligtvis över 100 millisekunder. På grund av det passiva skanningsläget har uppdateringen av pixelsignalen uppenbara förseningar, och flytande kristallmolekylerna kan inte vända i tid när skärmens innehåll ändras snabbt. Detta leder till allvarliga spökbilder, suddiga och efterföljande fenomen i dynamiska scener, vilket gör att traditionella LCD-skärmar inte kan anpassa sig till dynamiska visningsscenarier med hög bildhastighet.

Betraktningsvinkelprestanda

Betraktningsvinkeln är en nyckelindikator för visningsskärmens praktiska funktion, och representerar det vinkelområde inom vilket skärmen kan bibehålla exakt färg och ljusstyrka när den ses från icke-frontala perspektiv. Traditionella LCD-skärmar med passiv matris har extremt smala betraktningsvinklar, med ett effektivt visningsområde på endast 30 till 45 grader frontalt. När användaren lutar perspektivet en aning kommer skärmen att uppleva kraftig färgförvrängning, dämpning av ljusstyrkan och till och med färginversion. Denna defekt gör att traditionella LCD-skärmar endast lämpar sig för enanvändares frontal visningsscenarier och kan inte tillgodose behoven för visning av flera personer eller observationer i flera vinklar.

Strömförbrukning och energieffektivitet

När det gäller strömförbrukning har traditionella LCD-skärmar dubbelsidiga egenskaper. För statiskt enkelt displayinnehåll som enfärgad text och fasta mönster, har passiv-matris LCD-skärmar lägre strömförbrukning på grund av deras enkla kretsstruktur och låga signaldriftsbelastning. Men när du visar dynamiskt, högupplöst och flerfärgsinnehåll, ökar den kontinuerliga cykliska skanningen av passiva kretsar signalförlusten och strömförbrukningen, vilket resulterar i låg total energieffektivitet.
