Vad är skillnaden mellan resistiv pekskärm och kapacitiv pekskärm?

I dagens digitala värld har pekskärmar genomsyrat alla aspekter av våra liv, allt från smartphones i våra fickor till industriell kontrollutrustning i fabriksverkstäder. Jämfört med vanliga LCD-skärmar kan TFT LCD-skärmen ge mycket tydliga bilder och text och har en kortare svarstid. Den ökande tillämpningen av TFT LCD-skärmar har gett bättre visuella effekter till produkter. För denTFT-displaymodul, det finns två pekskärmstyper: resistiv pekskärm och kapacitiv pekskärm.

Vad är en resistiv pekskärm?

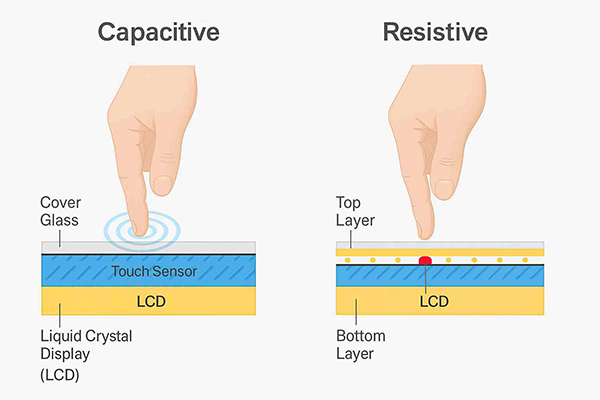

Två lager av ledande ITO-filmer, med små isolerande punkter emellan, berör inte varandra normalt; när de trycks ned, rör de övre och nedre filmerna varandra och bildar en ledande krets. Styrenheten beräknar presskoordinaterna baserat på XY-spänningen. Resistiva pekskärmar finns i olika varianter som fyrtrådar, femtrådar och åttatrådar. Siffrorna representerar antalet kretskomponenter som är anslutna till styrenheten. Bland dem är den fyrtrådiga resistiva skärmen den vanligaste och mest ekonomiska lösningen, medan den femtrådiga resistiva skärmen ger högre hållbarhet och noggrannhet genom utformningen av en konstant spänning i bottenskiktet.

Den typiska strukturen för resistiva pekskärmar består av: ett bottenskikt av glas eller organiskt glassubstrat, på vilket ett transparent ledande skikt (vanligtvis indiumtennoxid ITO) är belagt, ett mellanskikt och ett övre skikt av flerskiktsbeläggning av harts, med den yttre ytan behandlad genom härdning.

Vad är en kapacitiv pekskärm?

Ytskiktet på skärmen har ett ledande ITO-kondensatorskikt. Människokroppen har en svag biologisk ström. När ett finger rör vid det bildar människokroppen och skärmelektroderna en kopplingskondensator. De fyra hörnelektroderna fångar upp strömskillnaden för att beräkna beröringspunkten.

Den grundläggande strukturen för en kapacitiv pekskärm består av en fyra-lagers kompositglaspanel. Det yttersta skiktet är ett kemiskt eller fysikaliskt förstärkt skyddsglas (med en hårdhet på 6H, 7H, 8H eller högre), och den inre ytan och glasets mellanskikt är vardera belagda med ett ITO-ledande skikt.

Jämförelsetabell för nyckelfunktioner

Fördelar med resistiva skärmar

1. Kan manövreras av vilket föremål som helst. Lämplig för industriella scenarier med skyddshandskar eller gummihandskar.

2. Extremt hög positioneringsnoggrannhet, lämplig för kassaregister, industriell utrustning och ritinstrument.

3. Inte rädd för fukt eller lätt vattenånga. Det föredragna valet för industriell utomhusutrustning.

4. Lågt pris, enkel drivrutin och låg strömförbrukning.

Nackdelar med resistiva skärmar

1. Kräver kraftfull pressning, vilket resulterar i dålig driftupplevelse

2. Filmytan är benägen att repa och kommer att fungera felaktigt efter långvarig pressning

3. Stöder inte gester med flera finger och kan inte zooma in eller ut

4. Dålig ljusöverföring, vilket resulterar i suddigt skärmutseende

Fördelar med kapacitiv pekskärm

1. Smidig beröringsmanövrering med en behaglig känsla som stödjer flerpunktsgester

2. Anti-repor härdat glasyta, hållbar och motståndskraftig mot repor

3. Transparent display med bättre färguppfattning

4. Inget fysiskt pressande slitage, längre livslängd för digitala hushållsapparater

Nackdelar med kapacitiva skärmar

1. Kan endast användas med bara händer eller en dedikerad kapacitiv penna. Vanliga handskar förhindrar användning.

2. Vatten eller kondens kommer att orsaka oregelbundna rörelser och oavsiktliga beröringar.

3. Låga temperaturer och tjocka oljefläckar minskar känsligheten avsevärt.

4. Mer kostsamt och instabilt i fuktiga industrimiljöer.

Ansökningar

Typiska tillämpningar av resistiva pekskärmar

Resistiva pekskärmar, med sin låga kostnad, flexibla ingång och starka anti-interferenskapacitet, är fortfarande det föredragna valet i följande scenarier:

Industriell kontrollutrustning: Fabriksmiljön är utsatt för damm, oljeförorening och elektromagnetiska störningar, och operatörer bär ofta handskar.

POS kassasystem: Kräver pennsignaturer och drift med handskar på

Medicinsk utrustning: Höga krav på tillförlitlighet och hygienisk renhet

Bilnavigeringssystem: Förare kan köra med handskar på

Offentliga förfrågningsterminaler: Såsom självbetjäningsbiljettautomater, bankomater, etc.

Utomhusutrustning: Utsätts för tuffa miljöer som damm och fukt

Typiska tillämpningar av kapacitiva pekskärmar

Kapacitiva pekskärmar, med sina fördelar med flerpunktsberöring, hög känslighet och utmärkt bildkvalitet, dominerar följande scenarier:

Smartphones och surfplattor: kräver smidiga gestoperationer och flerpunktsberöringsupplevelser

Konsumentelektronik: smarta hushållsapparater, bärbara enheter

Avancerade gränssnitt mellan människa och maskin: enheter som kräver moderna interaktionsupplevelser

Medicinsk utrustning: scenarier som kräver snabb och intuitiv input

Pekskärmar: applikationer med höga krav på visningseffekter

Framtida utvecklingstrender

Kapacitiva pekskärmar, med sin flerpunktspekkontroll, höga känslighet och utmärkta displayeffekter, har blivit den vanliga tekniken på marknaden för konsumentelektronik. Dock,resistiva pekskärmarfortfarande behålla en oersättlig position inom specifika områden som industriell kontroll, medicinsk utrustning och offentliga anläggningar.

De senaste åren har den tekniska utvecklingen visat en trend av integration och optimering. Kapacitiv TFT-skärm av industriell kvalitet övervinner gradvis traditionella brister som elektromagnetisk störning, vattendimma och handskdrift genom egenutvecklade touchkontrollalgoritmer och scenariobaserad optimering. Samtidigt förbättrar resistiva TFT-skärmar också hållbarheten och noggrannheten genom material- och processförbättringar.
