Vad är skillnaden mellan grafisk LCD-skärm och segmenterad LCD-skärm?

Inom industriell elektronik, hushållsapparater, fordonsenheter och bärbar mätutrustning är LCD-skärmar och LED-skärmar de vanligaste bärarna för interaktion mellan människa och maskin. Bland alla vanliga bildskärmstyper är grafiska punktmatrisdisplayer och segmentdisplayer (även kända som segmentkodskärmar) de två mest använda låga och medelstora displaylösningarna. När det gäller LCD-skärmar har två grundläggande teknologier bestått tidens tand: segmentdisplayer och grafiska punktmatrisdisplayer. Även om båda tjänar syftet att presentera visuell information för användarna, fungerar de enligt fundamentalt olika principer och utmärker sig i helt olika tillämpningar.

Vad är en segmentvisning?

En segmentdisplay är en displayenhet med fast struktur som är prefabricerad med oberoende segmentelektroder på skärmen. Dess interna struktur är förinställd enligt fast displayinnehåll, och skärmytan är uppdelad i flera oberoende icke justerbara displaysegment. Den vanligaste strukturen är sjusegmentsstrukturen för digital display, och vissa skräddarsydda modeller är utrustade med fasta ikonsegment som batteriström, signalstyrka, temperatursymboler och funktionsindikatorer.

Arbetsprincipen för segmentdisplayer är mycket enklare än för punktmatrisdisplayer. Drivkretsen behöver bara mata in hög- och lågnivåsignaler för specifika segment. När motsvarande segmentelektrod är påslagen lyser segmentet för att bilda fasta siffror eller symboler; när den stängs av är den dold.

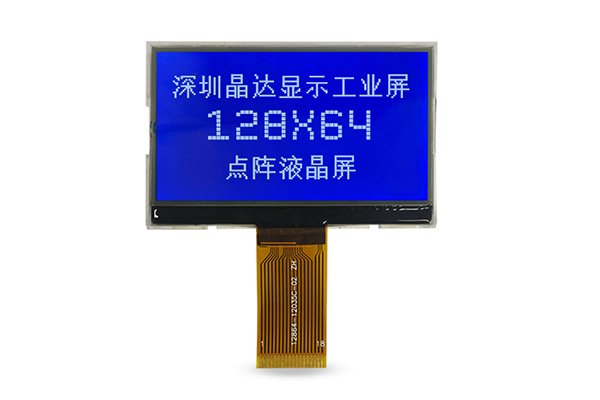

Vad är en grafisk LCD-skärm?

En grafisk LCD-skärm är en helt anpassad bildskärmsenhet på pixelnivå som består av ett ordnat rutnät av oberoende pixelenheter ordnade i fasta rader och kolumner. Varje pixel på skärmen styrs oberoende av drivkretsen, som individuellt kan slås på eller av utan att begränsas av fasta tecken- eller segmentstrukturer. Vanliga upplösningsspecifikationer inkluderar 128x32, 128x64, 192x64, 128x128, 240x128 och andra standardmodeller, som täcker behov av små och medelstora skärmstorlekar.

Grundprincipen för arbetssättet är baserad på matrisskanningsteknik. Displaychippet styr rad- och kolumnkretsarna för att utföra cyklisk skanning på pixelpunkter, och justerar på-av-tillståndet och gråskala för varje pixel i enlighet med inmatade displaydata.

Jämförelse Sammanfattning

Parameter Segment Display Grafisk LCD-display

I kombination med ovanstående skillnader i prestanda, kostnad och funktioner har de två displayerna helt olika tillämpningsscenarier i branschen. Noggrant urval kan maximera produktens prestanda och optimera kostnadskontrollen.

1. Typiska tillämpningsscenarier för grafiska punktmatrisskärmar

Grafiska punktmatrisskärmar är lämpliga för produkter som kräver komplex interaktion mellan människa och maskin, diversifierat displayinnehåll och funktionell iterationsexpansion. De centrala tillämpningsscenarierna inkluderar pekskärmar för industriell kontroll, intelligenta testinstrument, medicinsk detektionsutrustning, POS-betalningsterminaler, handhållna datainsamlare och medelstora och avancerade smarta hemenheter. Dessa scenarier behöver visa flerradstext, komplexa menyer, datakurvor och anpassade ikoner och behöver ofta uppgradera visningsfunktioner med produktiteration, som exakt matchar de flexibla visningsfördelarna med matrisskärmar.

Dessutom är grafiska punktmatrisskärmar det vanliga valet i fordonsindustrin, miljöövervakningsutrustning och intelligenta terminalenheter som behöver dynamisk datauppdatering och grafisk visning, vilket kan möta de höga kraven på produktvisualisering och interaktiv upplevelse.

2. Typiska tillämpningsscenarier för segmentvisningar

Segmentdisplayer används huvudsakligen i kostnadskänslig, enkel displayfunktion och fast innehållsdisplayutrustning. De typiska scenarierna inkluderar hushållsapparater som vattenvärmare, induktionsspisar, luftkonditioneringsapparater och tvättmaskiner, såväl som smarta vattenmätare, elmätare, gasmätare, fjärrkontroller, elektroniska termometrar och billiga bärbara mätinstrument. Dessa produkter behöver bara visa fasta siffror, enkla tillståndsikoner och parametervärden, utan komplex grafisk interaktion och funktionsiteration, vilket kan maximera kostnadsfördelen och stabiliteten för segmentskärmar.

Samtidigt, i indikatorlampor för industriell utrustning, strömavkänningsenheter och utrustning för övervakning av långvarig standby som strävar efter låg strömförbrukning och hög hållbarhet, är segmentskärmar också den föredragna skärmlösningen i branschen.

Hur man väljer rätt monokrom LCD-skärm?

Kort sagt, den väsentliga skillnaden mellan grafiska punktmatrisdisplayer och segmentdisplayer ligger i displayflexibilitet och strukturell skalbarhet. Segment LCD-skärmar förlitar sig på fasta segmentstrukturer, med låg kostnad, låg strömförbrukning, hög stabilitet och enstaka funktioner, med fokus på fasta digitala och enkla symbolvisningsscenarier. Grafiska punktmatrisskärmar förlitar sig på oberoende pixelmatriskontroll, med flexibelt och varierat skärminnehåll, stark skalbarhet och något högre strömfördelar
