Vad är skillnaden mellan en seriell portskärm och en vanlig TFT-skärm?

Inom design av inbyggda system fungerar industriell automation, konsumentelektronik, bildskärmar som den centrala komponenten för gränssnitt mellan människa och maskin (HMI). Ingenjörerna och produktutvecklarna står ofta inför ett kritiskt beslut: att välja mellan en seriell portskärm och en standardTFT-skärm. Medan båda levererar visuella utdata för elektroniska enheter, skiljer sig deras interna driftmekanismer, hårdvarugränssnitt, resursförbrukning, utvecklingssvårigheter och tillämpningsscenarier drastiskt.

Vad är en seriell portskärm?

En serieportsskärm – ofta kallad en "smart seriell display", "seriell HMI" eller "UART TFT-display" – är en fristående modul som integrerar en TFT LCD-panel med en dedikerad grafikkontroller, rambuffertminne och ett seriellt kommunikationsgränssnitt. Dessa moduler fungerar som kompletta bildskärmsdelsystem, som behandlar grafiska kommandon som tas emot via en seriell anslutning utan att belasta värdmikrokontrollern. De stöder vanliga seriella protokoll inklusive UART, SPI och I2C, vilket möjliggör överföring av data och instruktioner genom endast ett fåtal signalledningar.

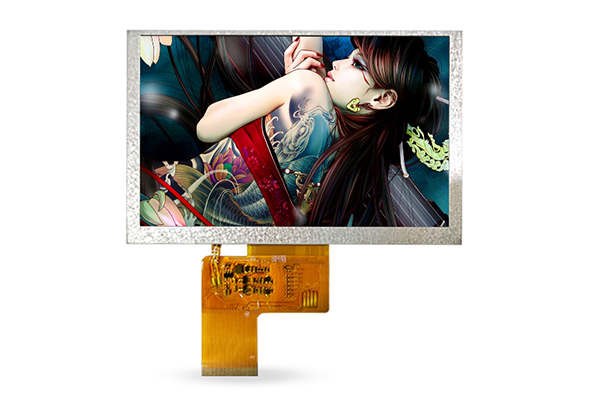

Vad är en standard TFT-skärm?

En standard TFT-skärm (Thin Film Transistor) är en ren hårdvaruskärm baserad på traditionell TFT LCD-bildteknik. Det är en icke-intelligent bildskärmskomponent utan ett oberoende kontrollsystem eller inbyggd drivrutinsfirmware. StandardTFT-skärmarlita helt på externa huvudkontroller för att slutföra allt skärmrelaterat arbete, inklusive pixeldataberäkning, rambuffertlagring, skärmuppfriskning och färgkalibrering.

Viktiga tekniska skillnader mellan serieportsskärm och standard TFT-skärm

De tekniska klyftorna mellan de två bildskärmstyperna täcker hårdvarugränssnitt, beläggning av kontrollerresurser, körsvårigheter, överföringseffektivitet och systemstabilitet. Dessa tekniska skillnader är kärnan för projektval och påverkar direkt produktutvecklingscykler och driftsprestanda.

1. Hårdvarugränssnitt och ledningskomplexitet

Seriella portskärmar har extremt förenklad hårdvarukabeldragning, vilket är en av deras mest framträdande fördelar. De flesta seriella displaymoduler kräver bara 3 till 4 ledningar för normal drift: strömförsörjning, jordledning och signalledningar för seriell kommunikation. UART-baserade seriella bildskärmar behöver bara TX- och RX-stift för dataöverföring; Seriella SPI- och I2C-skärmar fullföljer också kommunikationen genom ett minimalt antal stift. Detta ultralåga stiftantal minskar avsevärt svårigheter med kretskortslayout, sparar kortutrymme och undviker komplexa ledningsdragningsproblem.

2. Beläggning av huvudkontrollresurs

Seriella portskärmar är designade för låg strömförbrukning och låg resursbeläggning. Eftersom displaymodulen integrerar en oberoende grafikprocessor och rambuffert, slutförs all pixelrendering, datacachning och skärmuppfräschning av skärmens eget chip. Värd-MCU behöver bara skicka enkla kontrollkommandon vid låg frekvens, med nästan ingen CPU-resursockupation.

Standard TFT-skärmar förbrukar enorma huvudkontrollresurser. Utan oberoende caching och bearbetningsmöjligheter måste all ramdata beräknas, lagras och matas ut av värdprocessorn. Huvudstyrenheten behöver kontinuerligt uppdatera pixeldata, ockupera RAM med stor kapacitet för rambuffertlagring och bibehålla högfrekvent signalutgång.

3. Driving Development Svårighet & Cykel

Utvecklingströskeln för seriella portskärmar är extremt låg. Tillverkare tillhandahåller kompletta och mogna seriella kommunikationsprotokoll, universella kommandouppsättningar och stödjande verktyg för övre dators felsökning. Utvecklare behöver inte förstå underliggande LCD-drivprinciper, pixel timing logik eller grafikåtergivningsalgoritmer. De behöver bara anropa enkla seriella kommandon för att realisera funktioner som textvisning, bildbyte, uppspelning av animationer och pekkontroll.

StandardTFT-skärmarkräver professionella inbäddade utvecklingsmöjligheter och längre utvecklingscykler. Utvecklare måste skriva underliggande drivrutinskod från början, konfigurera skärmtimingsparametrar, felsöka färgkalibrering, bygga logik för rambufferthantering och optimera skärmuppdateringsflytande. Olika storlekar och modeller av TFT-skärmar har olika tidsparametrar och förarkrav, vilket resulterar i dålig kompatibilitet.

4. Dataöverföringshastighet och uppdateringsprestanda

Begränsad av seriell kommunikationsprotokolls bandbredd, uppdateringshastigheten och dataöverföringshastigheten för serieportsskärmar är relativt låga. UART seriella bildskärmar har den lägsta bandbredden, lämpliga för statisk bildskärm och lågfrekventa uppdateringsscenarier; SPI-seriella skärmar har förbättrad hastighet men kan fortfarande inte stödja realtidsuppdatering i realtid i högupplösning.

Standard TFT-skärmar använder parallella eller höghastighets MIPI/RGB-gränssnitt med ultrahög dataöverföringsbandbredd, som stöder skärmuppdatering med hög upplösning och hög bildhastighet. De kan smidigt visa 1080P högupplösta bilder, dynamiska videor och komplexa animationseffekter utan att stamma.

5. Systemstabilitet

Seriella portskärmar har enastående systemstabilitet. Den integrerade designen av displaymodulen minskar externa kretslänkar och den enkla seriella kabeldragningen undviker effektivt signalstörningar och problem med linjefel orsakade av komplexa parallella ledningar.

Standard TFT-skärmar har relativt dålig systemstabilitet. Komplexa parallella signallinjer är känsliga för extern elektromagnetisk interferens, vilket resulterar i skärmflimmer, färgförvrängning och snöflingsbrus.

StandardTFT-skärmarerbjuder maximal prestanda, upplösningsflexibilitet och kontroll på pixelnivå till priset av ökad utvecklingskomplexitet, högre stiftantal och större krav på värdprocessorn. De är det rätta valet för högpresterande applikationer, anpassade grafikkrav och projekt där varje aspekt av skärmen måste kontrolleras noggrant.

Seriella portskärmar prioriterar användarvänlighet, snabb utveckling och minimal värdresursförbrukning till priset av minskad bandbredd och upplösningsbegränsningar. De utmärker sig i industriella HMI-applikationer, prototyper, resursbegränsade system och projekt där time-to-market

är kritisk.
