Vad är fördelen med SPI- och IIC-gränssnitt för grafisk LCD-skärm?

I modern design av inbyggda system, industriell kontroll, smart hemutrustning och bärbara elektroniska produkter,grafiska lcd-displaymodulerhar blivit oumbärliga bärare av interaktion mellan människa och dator. Bland alla vanliga skärmgränssnitt är SPI och IIC de två mest använda lösningarna för punktmatris LCD-skärmar, som dominerar marknaden för små och medelstora LCD-skärmar på grund av deras unika strukturella fördelar, stabila prestanda och utmärkta kompatibilitet. Att välja ett lämpligt gränssnitt för en IIC-gränssnittsskärm eller SPI-skärm bestämmer direkt utrustningens svarshastighet, strömförbrukning, PCB-layoutsvårigheter och övergripande livslängd.

Grafiska LCD-skärmar skiljer sig från segment LCD-skärmar genom att de stöder godtyckliga pixelpunkter, anpassad grafisk rendering, dynamisk textrullning och flerskiktsgränssnittsvisning, vilket ställer högre krav på gränssnittsöverföringseffektivitet och signalstabilitet. Däremot förenklar seriella SPI- och IIC-gränssnitt ledningsdesign, optimerar överföringsprotokoll och matchar perfekt de lågkostnadskrav, hög stabilitet och kompakta designkrav för vanliga terminalprodukter, och blir de föredragna gränssnitten för nuvarande mainstreampunktmatris LCD-skärmar.

SPI-gränssnittets grundläggande egenskaper (SPI-skärm)

SPI (Serial Peripheral Interface) är ett höghastighets synkront seriellt kommunikationsgränssnitt, ett master-slave-strukturerat full-duplex-överföringsprotokoll och huvudgränssnittet för högpresterande SPI-displayprodukter. Standard SPI-gränssnittet för punktmatris LCD-skärmar antar en 4-trådsstruktur, inklusive SCLK (klocksignal), MOSI (dataöverföring), CS (chipval) och DC (data/kommandoval). Vissa förenklade 3-tråds SPI-designer integrerar DC-signaler i dataledningar, vilket ytterligare minskar antalet stift samtidigt som överföringskapaciteten för hög hastighet bibehålls.

IIC Interface Basic Characteristics (IIC Interface Display)

IIC (Inter-Integrated Circuit) är ett halvduplex synkront seriellt bussgränssnitt med en ultraförenklad 2-trådsstruktur, sammansatt av SCL (klocklinje) och SDA (datalinje). Som ett bussgränssnitt för flera enheter kan en IIC-buss montera flera displaymoduler och sensorenheter med olika adresser, vilket är den centrala fördelen med IIC-gränssnittsdisplayprodukter i integrerade system med flera enheter.

Fördelarna med SPI-gränssnitt för SPI-grafisk LCD-skärm

1. Ultrahög överföringshastighet, ingen dynamisk displayfördröjning

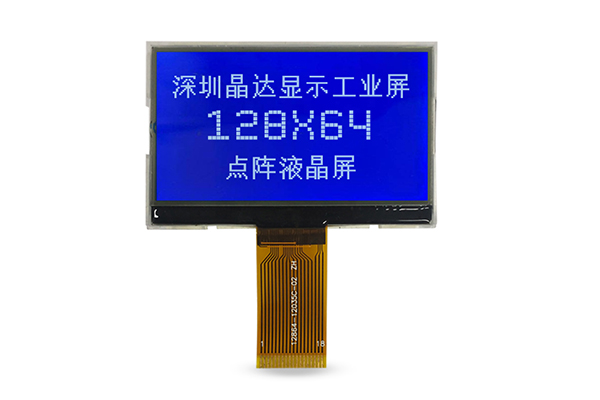

Den största fördelen med SPI-gränssnittet ligger i dess ultrahöga klockfrekvens och noll protokolloverhead. Till skillnad från IIC-gränssnittets adressverifiering och svarsväntemekanism, använder SPI ett kontinuerligt skuröverföringsläge, med en maximal klockfrekvens på upp till 80MHz. För vanliga 128x64, 160x128, 240x320punktmatris LCD-skärmar, kan SPI-gränssnittet slutföra uppdatering av helskärmsdata inom 1-5 ms.

2. Stark anti-interferensprestanda, lämplig för industriella scenarier

Vår industriella grafiska LCD-skärm med SPI-gränssnitt antar push-pull-drivsignalutgång, med stark signalmotverkande förmåga och stabil överföring i elektromagnetiska miljöer med hög brus, såsom industriverkstäder och kraftutrustning. Jämfört med IIC-gränssnittets öppna dräneringsstruktur har SPI-signalen starkare körförmåga, längre effektivt överföringsavstånd och är inte utsatt för signalförvrängning eller dataförlust.

3. Flexibel ledningsdesign, balanserande prestanda och integration

Standard 4-tråds SPI-gränssnitt och förenklat 3-tråds SPI-gränssnitt bibehåller båda en design med lågt antal stift, mycket färre än traditionella parallella LCD-gränssnitt. Samtidigt som den bibehåller höghastighetsöverföringsprestanda undviker den problemet med överdriven GPIO-resursockupation. För inbyggda system med begränsade mikrodatorstift med ett chip men höga krav på skärmprestanda, kan SPI-skärmmoduler perfekt balansera hårdvarukostnad och skärmeffekt.

4. Ultralågt stiftbeslag, vilket i hög grad förenklar PCB-design

IIC-gränssnittet behöver bara två signallinjer (SCL, SDA) för att slutföra bildskärmsdataöverföring, vilket är det lägsta antalet stift bland alla vanliga bildskärmsgränssnitt. För ultraminiatyriserade enheter som bärbara enheter, smarta sensorer och hushållsapparater i miniatyr med extremt begränsade GPIO-resurser, kan IIC-gränssnittsdisplaymoduler spara ett stort antal mikrodatorstift med ett chip, vilket undviker behovet av att expandera perifera chips på grund av otillräckliga stift.

SPI- och IIC-gränssnitt är båda centrala seriella överföringslösningar för moderna grafiska LCD-displayprodukter med punktmatris, med sina egna oersättliga fördelar. SPI-displaymoduler förlitar sig på höghastighetsöverföring, stark anti-interferens och utmärkt dynamisk displayprestanda, vilket blir det föredragna valet för industriella högpresterande och dynamiska displayscenarier. IIC-gränssnittsdisplayprodukter drar fördel av ultraenkla kablar, låg strömförbrukning och stark utökningsmöjlighet, och dominerar miniatyriserade, energisnåla och integrerade applikationsscenarier med flera enheter.
