Vad är en polarisator och dess kärnroll i LCD-skärm?

Polarisatorer är osynliga men oumbärliga optiska komponenter som fungerar som de grundläggande byggstenarna för allaLCD (Liquid Crystal Display)enheter. Medan de flesta konsumenter fokuserar på skärmupplösning, uppdateringsfrekvens och färgnoggrannhet, är polarisatorn den obesjungna hjälten som gör synliga bilder möjliga på LCD-paneler. Utan högkvalitativa polarisatorer kan LCD-skärmar inte producera kontrast, kontrollera ljustransmission eller återge tydliga, levande bilder.

Vad är en polarisator?

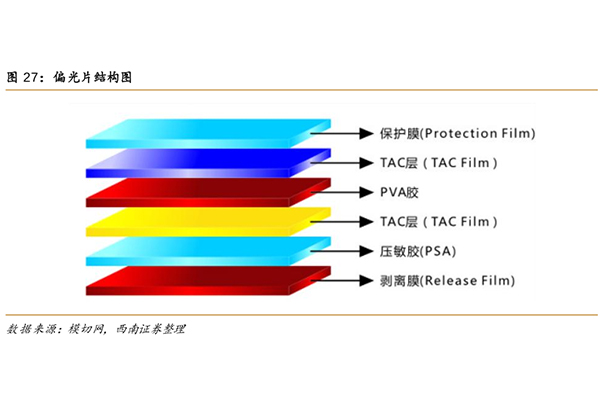

En polarisator, även känd som ett polariserande filter eller polariserande film, är en specialdesignad tunn optisk film som används för att filtrera och kontrollera vibrationsriktningen för ljusvågor. För att helt förstå dess funktion måste man först förstå de grundläggande egenskaperna hos naturligt ljus. Naturligt ljus som sänds ut av bakgrundsbelysningskällor, solljus eller inomhusbelysning är opolariserat, vilket innebär att dess elektromagnetiska vågor vibrerar slumpmässigt i alla vertikala riktningar i förhållande till ljusets utbredningsriktning. Även om det är extremt tunt avgör det om ljus kan passera genom skärmen, vilket gör det möjligt för bilder, text och färger att visas på skärmen. Till skillnad från OLED-skärmar som genererar sitt eget ljus, är LCD-skärmar beroende av bakgrundsbelysning. Utan polarisatorer skulle ljuset som produceras av bakgrundsbelysningen helt enkelt passera genom displayen okontrollerat, vilket gör det omöjligt att skapa synliga bilder.

Kärntyper av LCD-polarisatorer

Baserat på installationsposition, optisk funktion och applikationsscenarier, används polarisatorer iLCD-skärmarär huvudsakligen indelade i två kärnkategorier, som arbetar i par för att slutföra hela ljusstyrningsprocessen. Olika typer av polarisatorer är skräddarsydda för att matcha olika LCD-panelstrukturer och användningsmiljöer.

1. Nedre polarisator (bakpolarisator)

Den nedre polarisatorn är installerad mellan LCD-bakgrundsbelysningsmodulen och flytande kristallskiktet, och fungerar som den första optiska porten för bakgrundsbelysningsöverföring. Dess primära uppgift är att omvandla det opolariserade enhetliga ljuset som sänds ut av bakgrundsbelysningen till enkelriktat polariserat ljus. Bakgrundsbelysningsmodulen producerar spridd ljus i flera riktningar med hög ljusstyrka, som är helt oordnad och inte kan moduleras av flytande kristallmolekyler. Den nedre polarisatorn filtrerar bort alla oregelbundna ljusvibrationer och avger stabilt enaxligt polariserat ljus för efterföljande flytande kristallreglering.

2. Övre polarisator (främre polarisator)

Den övre polarisatorn är fäst på utsidan av flytande kristallskiktet, vänd mot användarens visningsriktning. Dess polarisationsaxel är installerad i en 90-graders vertikal vinkel mot den nedre polarisatorn, vilket bildar en korspolarisationsstruktur. Som den andra optiska porten till LCD-panelen samarbetar den med flytande kristallmolekyler för att styra den slutliga ljuseffekten och bilda skärmkontrast och bilder. Den övre polarisatorn fokuserar på kontrastoptimering, antireflexprestanda och betraktningsvinkelstabilitet. Den filtrerar ljuset som moduleras av flytande kristallmolekyler, blockerar ogiltigt ljus och matar ut exakta ljussignaler som motsvarar pixelspänningar.

Hur fungerar en polarisator i en LCD?

Arbetsprincipen kan delas upp i flera enkla steg.

Steg 1: Bakgrundsbelysning producerar vitt ljus

LED-bakgrundsbelysningen genererar starkt vitt ljus.

Detta ljus innehåller vågor som vibrerar i alla riktningar.

Steg 2: Bakre polarisator filtrerar ljuset

Den bakre polarisatorn tillåter endast en polarisationsriktning att passera.

I detta skede vibrerar allt transmitterat ljus i ett enda plan.

Steg 3: Flytande kristall roterar ljuset

De flytande kristallmolekylerna vrids enligt den elektriska signalen som appliceras på varje pixel.

Olika spänningar skapar olika rotationsvinklar.

Detta är hjärtat i bildbildningen av LCD.

Steg 4: Frontpolarisatorn styr växellådan

Den främre polarisatorn analyserar polarisationsvinkeln.

Beroende på hur mycket den flytande kristallen roterade ljuset:

--Ljuset passerar helt

--Ljuset passerar delvis

--Ljuset är helt blockerat

Dessa varierande ljusstyrkanivåer ger bilder i gråskala och fullfärg.

Sammanfattning

Polarisatorer är den optiska grunden för allaLCD-skärm, åtar sig nyckeluppgifterna för ljuspolarisationsfiltrering, ljustransmissionskontroll, kontrastbildning och anti-interferensvisning. Som en passiv bildskärmsenhet förlitar sig hela bildlogiken hos LCD-skärmar helt och hållet på samverkan mellan övre och nedre korspolarisatorer och mellanliggande flytande kristallmolekyler. Kvaliteten på polarisatorer avgör direkt LCD-displayens kärnindikatorer inklusive skärmens ljusstyrka, kontrast, färgnoggrannhet, betraktningsvinkel och livslängd.
