Vilka faktorer påverkar strömförbrukningen för monokroma LCD-skärmar?

Monokroma LCD-skärmarhar länge varit ryggraden i elektroniska enheter med låg effekt i industri-, kommersiella och konsumentsektorer. För TFT-färg-LCD-paneler som kräver komplex färgfiltrering och kraftfulla system för bakgrundsbelysning, ger monokroma LCD-skärmar enkel, högkontrastvis visuell utmatning med minimal energioverhead. Deras exceptionella energieffektivitet gör dem till det föredragna valet för batteridrivna enheter, inklusive industriella mätare, bärbara prylar, sensorer för smarta hem, medicinsk bärbar utrustning och så vidare.

Monokroma LCD-skärmar är fortfarande en av de mest energieffektiva displayteknikerna som finns tillgängliga idag. I en tid där batterilivslängd och energibudgetar dominerar produktdesignbeslut, är det inte bara en akademisk övning att förstå exakt vad som driver strömförbrukningen för dessa bildskärmar – det är en kritisk teknisk övervägande som kan göra eller gå sönder en bärbar enhet.

1. Strukturell designspecifikationer för LCD-panelen

Den inneboende strukturella designen hos en monokrom LCD-panel är den grundläggande bestämningsfaktorn för dess baslinjeströmförbrukning. Varje kärnkomponent i panelen, från fysiska dimensioner till visningsläge och matristyp, formar direkt dess energianvändningsegenskaper. Även med identiska drivkretsar och driftsmiljöer kan strukturellt olika monokroma LCD-moduler uppvisa strömförbrukningsgap på flera gånger.

1.1 Skärmstorlek och pixeltäthet

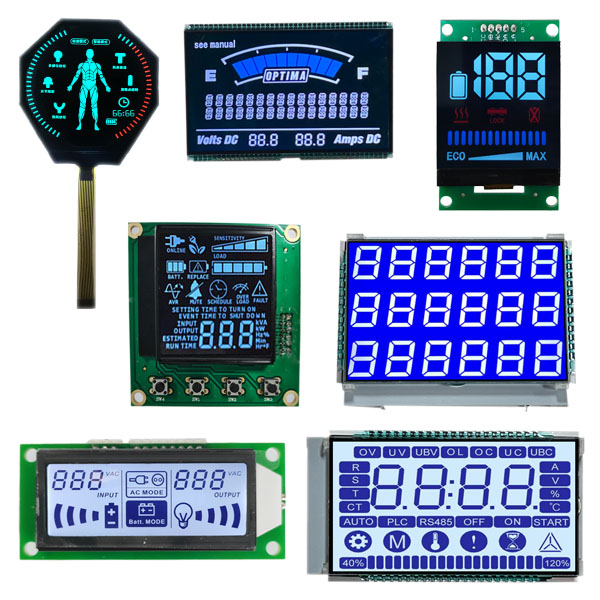

Skärmstorleken är en av de mest intuitiva faktorerna som påverkar monokrom LCD-strömförbrukning. I standardmonokroma LCD-produkter är strömförbrukningen positivt korrelerad med den effektiva visningsytan. Större paneler kräver fler flytande kristallpixlar, mer genomskinliga elektrodledningar och bredare signaltäckningsområden, vilket allt ökar den grundläggande kapacitiva belastningen och statisk effektförlust. För monokrom LCD-skärm av segmenttyp som ofta används i timer och mätare, förbrukar små paneler under 2 tum vanligtvis endast 1–5 mW aktiv effekt, medan en medelstor 3–5 tums grafisk monokrom LCD-skärm vanligtvis drar 10–30 mW under normala arbetsförhållanden.

Pixeltäthet spelar också en viktig roll i effektreglering. Högupplöst monokrom LCD-skärm som 128×64, 240×128 och 320×160 modeller har tätare pixelmatriser och mer intrikata drivkretsar. Varje pixelenhet kräver oberoende signalavsökning och spänningskontroll, vilket ökar den totala kretsbelastningen och den dynamiska strömförbrukningen. Däremot har lågupplösta segment-LCD-skärmar med fasta displaymönster enklare kretsstrukturer och mycket lägre effektförlust, vilket gör dem idealiska för standby-scenarier med ultralåg effekt.

1.2 Display optiskt läge

Monokrom LCD-skärm är kategoriserad i tre optiska kärnlägen: reflekterande, transmissiv och transreflektiv, var och en med drastiskt olika strömförbrukningsprofiler. Denna klassificering är den primära orsaken till det enorma effektgapet mellan olika monokroma displaymoduler.

1.3 Matriskörningstyp

Monokroma LCD-skärmar är indelade i passiv matris (PM) och aktiv matris (AM), där passiv matris är huvudströmmen för lågeffekts monokroma produkter. Passiv matris LCD-skärm har en enkel elektrodstruktur med tvärnät, delar rad- och kolumnelektroder för pixelskanning. De förbrukar bara ström under byte av pixeltillstånd och upprätthåller skärminnehåll med minimal statisk effekt, vilket är den centrala orsaken till deras lågeffektfördelar.

2. Systemkonfiguration för bakgrundsbelysning

För de flesta transmissiva och transreflektiva monokroma LCD-displaymoduler står bakgrundsbelysningssystemet för 70 %–90 % av den totala strömförbrukningen. Till skillnad från LCD-färgskärmar med högeffekts RGB-bakgrundsbelysning använder monokroma LCD-skärmar huvudsakligen monokromatisk LED-bakgrundsbelysning, men skillnader i bakgrundsbelysningsmängd, ljusstyrka, färgtemperatur och körläge avgör direkt modulens totala energiförbrukning. Att optimera bakgrundsbelysningskonfigurationen är det mest effektiva sättet att minska strömförlusten för monokrom LCD-skärm.

2.1 Bakgrundsbelysning LED Kvantitet och layout

Antalet inbyggda bakgrundsbelysningslysdioder är linjärt relaterat till strömförbrukningen. Liten monokrom LCD-skärm använder vanligtvis 1–2 LED-bakgrundsbelysningsdesigner med låg arbetsström och låg effekt. Stora eller enhetliga displaymoduler kräver 4–6 eller till och med fler LED-pärlor för att eliminera mörka hörn och säkerställa enhetlig ljusstyrka på helskärm. Varje extra LED-pärla ökar den totala driftsströmmen för bakgrundsbelysningssystemet, vilket direkt höjer den totala strömförbrukningen.

Bakgrundsbelysningens layout påverkar också energieffektiviteten. Sidomonterade bakgrundsbelysningsdesigner som vanligtvis används i tunn monokrom LCD-displaymodul leder ljus genom ljusledarplattor, med låg ljusförlust och relativt låg strömförbrukning. Bakgrundsbelysningslayouter med bottenbelysning har högre ljusutnyttjandeeffektivitet men kräver fler LED-pärlor, vilket resulterar i högre strömförbrukning under samma ljusstyrka.

2.2 Justering av bakgrundsbelysningens ljusstyrka

Bakgrundsbelysningens ljusstyrka är den mest flexibla justerbara faktorn för monokrom LCD-strömförbrukning. LED-bakgrundsbelysningens ljusstyrka styrs av drivström – högre ström motsvarar högre ljusstyrka och högre strömförbrukning. De flesta monokroma LCD-moduler stöder PWM-dimning (Pulse Width Modulation) eller analog spänningsdimning. Under maximal ljusstyrka fungerar bakgrundsbelysningen med märkström med maximal strömförbrukning; i standbyläge med låg ljusstyrka sjunker körströmmen kraftigt, vilket minskar strömförlusten för bakgrundsbelysningen med 60 %–80 %.

De flesta industriella och konsumentelektronikapparater behöver inte maximal skärmljusstyrka i daglig drift. Att på lämpligt sätt minska bakgrundsbelysningens ljusstyrka under förutsättningen att säkerställa läsbarhet kan avsevärt förlänga enhetens batterilivslängd. För scenarier med ultralåg effekt i standbyläge kan konfigurering av logik för automatisk avstängning av bakgrundsbelysningen när skärmen är statisk ytterligare eliminera ogiltig strömförlust.

2.3 Arbetsläge för bakgrundsbelysning

Ständigt påslaget bakgrundsbelysningsläge leder till kontinuerlig hög strömförbrukning, medan intermittenta och triggerbaserade bakgrundsbelysningslägen effektivt sparar energi. Många smarta enheter använder sig av bakgrundsbelysningsstrategier för mänsklig kroppsinduktion, nyckeltrigger eller ljussensorlänkning: bakgrundsbelysningen förblir avstängd i standbyläge och tänds endast när användarens funktion upptäcks, vilket drastiskt minskar långvarig statisk strömförlust. För batteridrivna bärbara enheter har denna arbetslägesoptimering en mer betydande energibesparande effekt än hårdvaruparameterjustering.

3. Drivkrets- och chipparametrar

Drivkretsen och det perifera kretssystemet är de centrala styrenheterna för monokrom LCD-drift. Olika chipmodeller, drivspänningar, uppdateringsfrekvenser och kretsdesignscheman påverkar direkt dynamisk och statisk strömförbrukning under bildskärmsdrift. Även med samma LCD-panel kommer felaktiga körparametrar att orsaka uppenbart kraftslöseri.

3.1 Körchipsmodell och effekteffektivitet

Specialiserade monokroma LCD-drivrutiner har distinkta strömförbrukningsegenskaper. Dedikerade skärmchips med låg effekt antar optimerad kretsarkitektur, stöder lågspänningsdrift och viloläge, med ultralåg standbyström på bara några mikroampere. Däremot saknar universella MCU alternativa körscheman riktad effektoptimering, med högre statisk effektförlust och dynamisk skanningsströmförbrukning.

3.2 Driftspänning och förspänning

Monokroma LCD-skärmar har strikta driftsspänningsintervall. Inom det nominella spänningsintervallet kan en lämplig minskning av drivspänningen sänka pixelexciteringseffektförlusten utan att det påverkar bildskärmens tydlighet. Alltför hög drivspänning kommer inte bara att öka strömförbrukningen utan också orsaka molekylär trötthet i flytande kristaller, påskynda skärmens åldrande och leda till att skärmen flimmer.

Biasspänning är en annan nyckelparameter som påverkar effektstabiliteten. Rimlig förspänningskonfiguration säkerställer stabil molekylär rotation av flytande kristaller med minimal strömdrift. Orimliga förspänningsinställningar kommer att orsaka upprepade molekylära vibrationer och ogiltig strömförlust, vilket ökar onödig strömförbrukning samtidigt som skärmens kontrast minskar.

3.3 Skärmens uppdateringshastighet

Uppdateringshastigheten bestämmer pixelskanningsfrekvensen för monokroma LCD-skärmar. Högre uppdateringshastigheter innebär oftare kretsavsökning och signalväxling, vilket leder till högre dynamisk strömförbrukning. Till skillnad från färgskärmar som kräver höga uppdateringsfrekvenser för att eliminera strobing och fläckar, har monokrom LCD-skärm enkelt displayinnehåll och låg visuell känslighet för strobing.

3.4 Multiplexa körläge

Monokrom LCD-skärm använder vanligen multiplexande drivteknik för att förenkla kretsledningar. Olika multiplexeringsförhållanden (1/4 drift, 1/8 drift, 1/16 drift) påverkar strömförbrukning och bildkvalitet. Ett högre multiplexförhållande innebär att fler pixlar delar skanningskretsar, vilket minskar antalet perifera kretsar och minskar statisk effektförlust. Ett alltför högt multiplexförhållande kommer emellertid att öka enpunktsskanningsbelastningen, vilket ökar den dynamiska momentana strömförbrukningen. Rimlig matchning av multiplexeringsparametrar enligt skärmupplösning är nyckeln för att balansera strömförbrukning och skärmstabilitet.

4. Visa innehåll och arbetsstatus

Många utövare ignorerar att monokrom LCD-strömförbrukning varierar med innehållet i realtid på displayen och arbetstillståndet. Antalet upplysta pixlar, skärmuppdateringsfrekvens och standbyläge ger alla olika effektförlusteffekter, vilket är avgörande detaljer för finkornig effektoptimering.

4.1 Pixelljusförhållande

Monokroma LCD-skärmar förbrukar ström när de driver flytande kristallpixlar för att vända och visa innehåll. Ju fler pixlar som lyser på skärmen, desto högre blir den totala kretsbelastningen och den dynamiska strömförbrukningen. En helskärmsbildskärm har det högsta strömförbrukningen, medan en tom skärm eller lågpixelskärm har den lägsta strömförbrukningen.

4.2 Skärmuppdateringsfrekvens

Varje skärmuppdatering och innehållsuppdatering kräver signalskanning och ändring av pixeltillstånd, åtföljd av omedelbar strömavbrott. För enheter med statiskt displayinnehåll som instrumentparameterskärmar och tidsdisplayer kommer frekventa onödiga uppdateringar kontinuerligt att generera ogiltig strömförbrukning. Att ställa in rimliga uppdateringscykler enligt dataändringsfrekvens – till exempel uppdatering var 1–5 sekund för långsamt växlande parametrar istället för uppdatering i realtid – kan effektivt minska den genomsnittliga strömförbrukningen.

4.3 Växling av arbets- och standbyläge

Monokroma LCD-moduler har uppenbara effektskillnader mellan arbetsläge, belysning på standbyläge och djupt viloläge. I normalt arbetsläge uppdateras skärmen kontinuerligt med maximal strömförbrukning; i standby-läge behåller skärmen statiskt innehåll med bakgrundsbelysningen avstängd, och behåller endast statisk strömförlust för chip; i djupt viloläge stoppar drivarchippet de flesta kretsoperationer, med strömförbrukningen sjunkande till den lägsta mikroamperenivån.

5. Miljömässiga driftsförhållanden

Driftsmiljön förändrar de fysiska egenskaperna hos flytande kristallmaterial och kretskomponenter, vilket indirekt påverkar monokrom LCD-strömförbrukning. Temperatur, luftfuktighet och omgivande ljusintensitet reglerar alla funktionstillståndet och effektförlusten för displaymoduler, vilket inte kan ignoreras i design av industri- och utomhusenheter.

5.1 Driftstemperatur

Temperaturen är den mest inflytelserika miljöfaktorn för monokrom LCD-strömförbrukning. Flytande kristallmaterials viskositet ändras med temperaturen: låga temperaturer ökar flytandekristallernas viskositet, saktar ner molekylär rotation och kräver högre drivspänning och längre skanningstid för att säkerställa normal visning, vilket ökar strömförbrukningen. Höga temperaturer minskar flytande kristallers viskositet, sänker drivspänningskraven och reducerar relativt effektförlusten, men alltför höga temperaturer kommer att påskynda komponentens åldrande och orsaka att kretsläckströmmen ökar.

Industriell monokroma LCD-skärmar anpassar sig vanligtvis till -20 ℃ till +70 ℃ breda temperaturområden. I utomhusmiljöer med låga temperaturer måste många moduler aktivera temperaturkompensationskretsar för att upprätthålla displayens stabilitet, vilket medför ytterligare strömförbrukning. För enheter som arbetar i extrema temperaturscenarier måste marginalen för energiförbrukning vid låg temperatur reserveras i strömdesignen.

Slutsats

Strömförbrukningen för monokroma LCD-skärmar är ett systematiskt resultat av interaktionen mellan strukturell design, bakgrundsbelysningskonfiguration, körparametrar, arbetstillstånd, miljöförhållanden och maskinvaruåldring. Till skillnad från den fasta effektparameterkognitionen i traditionell uppfattning, har monokrom LCD-effektdrag stark justeringsförmåga och scenarioberoende. För elektroniska produktdesigners och underhållsingenjörer är att klargöra alla påverkande faktorer inte bara bidrar till att välja matchande displaymoduler och minska hårdvarukostnaderna utan kan också maximera batteritiden och enhetens stabilitet genom förfinad effektoptimering.

I IoT-enheter med låg effekt, industriell styrutrustning och scenarier för bärbar medicinsk elektronik kan rimlig kontroll av monokrom LCD-strömförbrukning avsevärt förbättra produktmarknadens konkurrenskraft och användarupplevelse. Med den kontinuerliga uppgraderingen av skärmteknologi med låg effekt, kommer optimerade monokroma LCD-körsystem och hårdvarudesigner att frigöra energibesparingspotential ytterligare, vilket gör att sådana skärmar används mer allmänt i inbyggda enheter med ultralåg effekt.
