Hur fungerar en LCD-skärm?

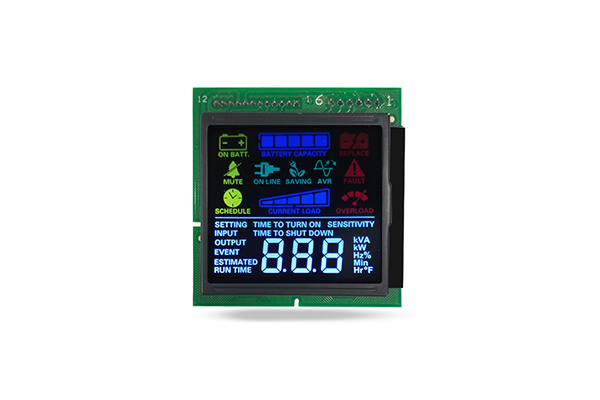

I moderna hemelektronikindustrier,LCD displayTekniken är fortfarande en av de mest mogna, kostnadseffektiva och allmänt tillämpade plattskärmslösningarna efter årtionden av iterativ uppgradering. Från industriell kontrollutrustning, fordonsinstrument och hushållsapparater till kommersiella terminaler och bärbara elektroniska enheter, LCD-produkter täcker lågeffekts industriella scenarier och högupplösta kommersiella visningsfält.

LCD är en passiv ljusmodulerande displayteknik baserad på fotoelektrisk effekt med flytande kristaller. Den viktigaste egenskapen hos LCD-skärmen är att flytande kristallmaterial i sig inte kan avge synligt ljus. Alla skärmbilder, text och färgförändringar realiseras genom att justera transmittansen för extern bakgrundsbelysning genom de ordnade arrangemangsförändringarna av flytande kristallmolekyler under elektrisk fältverkan. Detta passiva ljusstyrningsläge bestämmer den låga strömförbrukningen, höga stabiliteten och långa livslängden för LCD-skärmar, och utgör också den grundläggande skillnaden mellan LCD och självlysande skärmteknologier.

Kärnkomponentstruktur i standard LCD-skärmsystem

Det kompletta arbetssystemet för LCD-skärmen består av flera lager av optiska strukturella delar och elektroniska drivkomponenter. Från botten till toppen inkluderar den huvudsakligen bakgrundsbelysningsenhet, nedre polarisator, glassubstrat med ITO-elektrod, flytande kristallskikt, färgfilterskikt (endast färg LCD), övre polarisator och skyddande täckplatta.

Bakgrundsbelysningsenhet

Som en passiv displayenhet,LCD displayhelt beroende av bakgrundsbelysningsenheten för att ge en stabil och enhetlig synlig ljuskälla. Bakgrundsbelysningsenheten är placerad längst ner på hela displaystrukturen, huvudsakligen inklusive ljuskälla, ljusledarplatta, diffusorplatta, reflekterande film och ljusstyrkeförbättringsfilm. Tidiga LCD-produkter använde CCFL-kallkatodlysrör som ljuskällor, medan moderna vanliga LCD-produkter använder LED-bakgrundsbelysningslösningar, som har fördelarna med lägre strömförbrukning, mindre volym, längre livslängd och högre ljusjämnhet.

Polarisatorenhet

Polarisatorer är optiska nyckelkomponenter som styr ljustransmission och är uppdelade i nedre polarisator och övre polarisator, som är fästa vid de yttre ytorna av de nedre och övre glassubstraten. Naturligt ljus är opolariserat ljus med vibrationer i flera riktningar. Den nedre polarisatorn kan filtrera bort allt oregelbundet vibrationsljus och bara behålla linjärt polariserat ljus i en enda riktning, vilket ger standardiserat infallande ljus för flytande kristallskiktet.

De optiska axlarna för de övre och nedre polarisatorerna är inställda i ett korsat vertikalt tillstånd i standardtillståndet, vilket är den optiska kärnstrukturen för att realisera ljusomkopplarkontroll.

Celllager med flytande kristaller

Cellskiktet med flytande kristaller är det funktionella kärnskiktet i LCD-skärmen, som bildas genom att täta flytande kristallmaterial mellan två lager av ultratunna transparenta glassubstrat. De inre sidorna av de två glassubstraten är pläterade med transparenta ITO-ledande elektroder och inriktningsfilmer. Justeringsfilmerna kan begränsa den initiala arrangemangsriktningen för flytande kristallmolekyler, vilket gör att flytande kristallmolekylerna presenterar ett regelbundet vridet arrangemang i det spänningsfria tillståndet. Det vanligaTN (Twisted Nematic) flytande kristallstruktursom antas av vanliga LCD-produkter kan bilda en 90-graders vriden struktur av flytande kristallmolekyler mellan de övre och nedre substraten, vilket är den klassiska optiska växlingsstrukturen för traditionella LCD-skärmar.

Kör- och kontrollkomponenter

Den exakta arrangemangsjusteringen av flytande kristallmolekyler kan inte separeras från den exakta drivningen av professionella kretsar, som också är den centrala elektroniska delen avLCM-modul. Drivsystemet inkluderar drivande IC, tidsstyrkrets, rad- och kolumnavsökningskrets och signalbehandlingskrets. Varje pixelenhet på LCD-panelen motsvarar en oberoende styrkrets. Genom rad- och kolumnskanning matar systemet in olika spänningssignaler till varje pixel i realtid, vilket realiserar oberoende ljusstyrkekontroll för varje pixel.

Komplett arbetsmekanism för LCD-skärm

Arbetsprocessen för LCD-skärmär en kontinuerlig cykel av ljusgenerering, polarisering, elektrisk fältmodulering, ljustransmissionsskärmning och bildåterställning. Hela processen är helt baserad på fysiska fotoelektriska förändringar, utan kemisk reaktion, så displayprocessen har hög stabilitet och repeterbarhet. Följande är en steg-för-steg djupgående analys av arbetsprincipen för LCD-skärm i kombination med optiska och elektriska egenskaper.

Ljuskällans utmatning och polarisationsbearbetning

Först avger LED-ljuskällan på bakgrundsbelysningsenheten jämnt spritt synligt ljus. Efter att ha homogeniserats och reflekterats av ljusledarplattan och diffusorplattan bildas en stabil ytljuskälla som verkar på den nedre polarisatorn. Den nedre polarisatorn filtrerar det opolariserade naturliga ljuset och omvandlar det till enkelriktat linjärt polariserat ljus. Vid denna tidpunkt har ljuset en enda vibrationsriktning, vilket lägger grunden för den efterföljande flytande kristallmoduleringen.

Spänningsfritt tillstånd: Ljusöverföring och ljus bildpunktsbild

När ingen drivspänning appliceras på ITO-elektroden för en viss pixelenhet, bibehåller flytande kristallmolekylerna i den flytande kristallcellen det initiala 90-graders vridna arrangemanget under begränsningen av inriktningsfilmen. När det linjärt polariserade ljuset passerar genom det vridna flytande kristallskiktet, kommer ljusets polarisationsriktning att roteras 90 grader synkront med det molekylära arrangemanget. Efter rotation är ljusets polarisationsriktning helt överensstämmande med den övre polarisatorns optiska axel, så att ljuset smidigt kan penetrera den övre polarisatorn och den skyddande täckplattan och slutligen presentera ett ljust tillstånd på skärmen.

Spänningstillstånd: Ljusblockerande och mörk pixelbildning

När systemet matar in en specifik drivspänning till pixelelektroden, bildas ett elektriskt fält mellan de övre och undre glassubstraten. Drivna av den elektriska fältkraften kommer de vridna flytande kristallmolekylerna gradvis att avböjas och arrangeras vertikalt längs det elektriska fältets riktning. Vid denna tidpunkt försvinner den vridna strukturen av det flytande kristallskiktet, och de flytande kristallmolekylerna förlorar förmågan att rotera ljusets polarisationsriktning. Det linjärt polariserade ljuset som passerar genom det flytande kristallskiktet behåller den ursprungliga vibrationsriktningen, som är helt vinkelrät mot den övre polarisatorns optiska axel. Ljuset är helt blockerat och kan inte penetrera, och pixeln uppvisar ett rent svart tillstånd.
