Vad är en serieportsskärm och varför blir den viktig för moderna inbyggda system

I moderna inbyggda system måste användargränssnitten vara effektiva, lyhörda och lätta att integrera. ASerial portskärmhar blivit en allt mer populär lösning för ingenjörer och tillverkare eftersom den förenklar kommunikationen mellan mikrokontroller och displaymoduler samtidigt som utvecklingen minskar komplexiteten.

Den här omfattande guiden utforskar vad en serieportsskärm är, hur den fungerar och varför den används i stor utsträckning i industriell utrustning, smarta enheter, medicinska instrument och IoT-applikationer. Vi förklarar också dess arkitektur, kommunikationsprotokoll, fördelar och integrationstips. Dessutom tillhandahåller vi jämförelsetabeller, implementeringsriktlinjer och svar på vanliga frågor.

Om du designar en inbäddad enhet och vill ha en pålitlig bildskärmslösning, kommer den här artikeln att hjälpa dig att förstå hur en seriell portskärm frånJingdakan effektivisera utvecklingen och förbättra användarupplevelsen.

Innehållsförteckning

• 1. Vad är en serieportsskärm?
• 2. Hur fungerar en serieportsskärm?
• 3. Varför är serieportsskärmar populära i inbyggda system?
• 4. Nyckelkomponenter i ett visningssystem med seriell port
• 5. Seriella kommunikationsprotokoll som används i bildskärmar
• 6. Fördelar med att använda en seriell portskärm
• 7. Serieportsskärm kontra traditionellt LCD-gränssnitt
• 8. Tillämpningsscenarier för serieportsskärmar
• 9. Hur man integrerar en seriell portskärm i ditt projekt
• 10. Bästa metoder för att välja en seriell portskärm
• 11. Framtida trender inom Serial Port Display Technology
• 12. Vanliga frågor

1. Vad är en serieportsskärm?

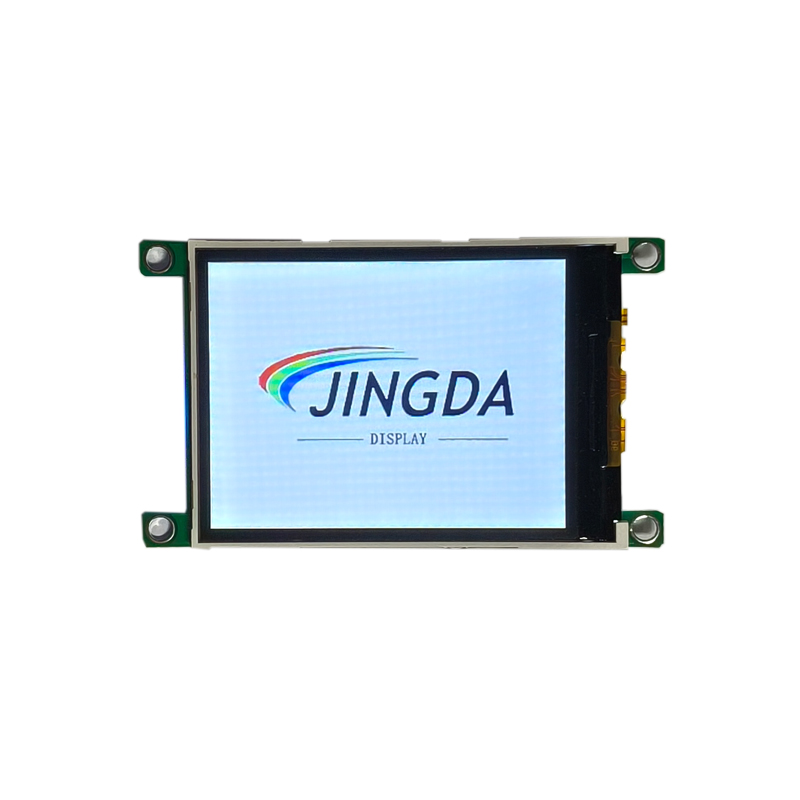

A Display med seriell portär en typ av displaymodul som kommunicerar med en värdstyrenhet via ett seriellt kommunikationsgränssnitt som UART, RS232 eller TTL seriell. Istället för att direkt kontrollera pixlar eller komplexa bildskärmsdrivrutiner skickar utvecklare enkla kommandon eller data genom det seriella gränssnittet för att visa text, grafik eller UI-element.

Denna arkitektur minskar avsevärt arbetsbelastningen för huvudmikrokontrollern eftersom själva displaymodulen innehåller en inbyggd processor som ansvarar för att rendera grafik och hantera gränssnittet.

Typiska seriella displaymoduler inkluderar:

• TFT seriella displayer
• UART LCD-skärmar
• RS232 industriella displayer
• HMI seriella displayer

Tillverkare som t.exJingdatillhandahålla seriella bildskärmslösningar av industriell kvalitet som förenklar utvecklingen av gränssnitt mellan människa och maskin (HMI).

2. Hur fungerar en serieportsskärm?

En seriell portskärm fungerar med ett enkelt kommunikationsarbetsflöde mellan värdstyrenheten och displaymodulen.

Grundläggande arbetsprocess

1. Värdmikrokontrollern skickar kommandon via UART eller seriellt gränssnitt.
2. Displaymodulen tar emot kommandot.
3. Den interna processorn tolkar kommandot.
4. Skärmen återger text, bilder eller UI-komponenter.

Istället för att hantera operationer på pixelnivå skickar värdsystemet bara instruktioner som:

• Visa text
• Byt UI-sida
• Uppdatera sensorvärde
• Utlösa animation

Detta tillvägagångssätt minskar den fasta programvarans komplexitet dramatiskt och förbättrar systemets tillförlitlighet.

3. Varför är serieportsskärmar populära i inbyggda system?

Inbyggda systemdesigners möter ofta strikta begränsningar när det gäller processorkraft, utvecklingstid och systemstabilitet. Seriella portskärmar ger en praktisk lösning för dessa utmaningar.

Huvudskälen till popularitet

• Minimal MCU-resursförbrukning
• Enkel kommandobaserad kontroll
• Snabb UI-utveckling
• Lägre utvecklingskostnad
• Minskad firmware-komplexitet

På grund av dessa fördelar används seriella displaymoduler i stor utsträckning i industriell utrustning, konsumentelektronik och smarta enheter.

4. Nyckelkomponenter i ett visningssystem med seriell port

Ett typiskt seriell portdisplay består av flera viktiga hårdvaru- och mjukvarukomponenter.

Moderna skärmar inkluderar ofta inbyggd lagring för teckensnitt, bilder och UI-mallar.

5. Seriella kommunikationsprotokoll som används i bildskärmar

Seriella portskärmar förlitar sig vanligtvis på flera kommunikationsprotokoll beroende på applikation.

Gemensamma protokoll

• UART
• RS232
• RS485
• TTL serie

Valet av protokoll beror på kommunikationsavstånd, brustolerans och systemarkitektur.

6. Fördelar med att använda en seriell portskärm

Seriella portskärmar ger flera tekniska och kommersiella fördelar jämfört med traditionella displaygränssnitt.

Tekniska fördelar

• Låg CPU-användning
• Enkelt kommandoprotokoll
• Minskad ledningskomplexitet
• Inbyggd grafikbearbetning
• Förbättrad systemstabilitet

Utvecklingsfördelar

• Kortare utvecklingscykel
• Mindre firmware-kodning
• Enkel anpassning av användargränssnittet
• Lägre ingenjörskostnader

Detta gör seriella bildskärmar idealiska för både nystartade företag och storskalig industriell produktutveckling.

7. Serieportsskärm kontra traditionellt LCD-gränssnitt

Som tabellen visar förenklar seriella skärmar utvecklingen avsevärt samtidigt som de bibehåller utmärkta gränssnittsmöjligheter.

8. Tillämpningsscenarier för serieportsskärmar

Seriella portskärmar används i många branscher på grund av deras flexibilitet och tillförlitlighet.

Vanliga applikationer

• Industriell automationsutrustning
• Kontrollpaneler för smarta hem
• Medicinsk utrustning
• Testa instrument
• Energiövervakningssystem
• IoT-enheter
• Kommersiella varuautomater

Dessa applikationer kräver stabil kommunikation, enkla uppdateringar av användargränssnittet och tillförlitlig långtidsdrift.

9. Hur man integrerar en seriell portskärm i ditt projekt

Att integrera en serieportsskärm är relativt enkelt.

Typiska integrationssteg

1. Välj skärmstorlek och upplösning
2. Anslut det seriella gränssnittet till MCU:n
3. Konfigurera överföringshastighet och kommunikationsinställningar
4. Designa gränssnittet
5. Skicka kommandon för att styra displayen

De flesta tillverkare tillhandahåller konfigurationsverktyg som gör det möjligt för ingenjörer att visuellt designa gränssnittet före driftsättning.

10. Bästa metoder för att välja en seriell portskärm

Att välja rätt displaymodul är avgörande för produktens prestanda och långsiktiga tillförlitlighet.

Faktorer att beakta

• Skärmupplösning
• Beröringsförmåga
• Kommunikationsprotokoll
• Driftstemperatur
• Industriell certifiering
• Programvarustöd

Arbetar med erfarna tillverkare som t.exJingdasäkerställer kompatibilitet, tillförlitlighet och professionell teknisk support.

11. Framtida trender inom Serial Port Display Technology

I takt med att inbyggda system utvecklas fortsätter seriell bildskärmsteknik att förbättras på flera områden.

Nya trender

• TFT-paneler med högre upplösning
• Integrerade pekkontroller
• Förbättrade verktyg för UI-design
• IoT och molnuppkoppling
• AI-aktiverade enhetsgränssnitt

Dessa innovationer kommer att ytterligare utöka rollen för serieportsskärmar i smarta enheter och industriell automation.

12. Vanliga frågor

Vad är huvudsyftet med en serieportsskärm?

Dess primära syfte är att förenkla kommunikationen mellan en mikrokontroller och en bildskärm genom att använda seriella kommandon snarare än komplex grafisk programmering.

Kräver serieportsskärmar kraftfulla mikrokontroller?

Nej. En av de största fördelarna är att de minskar MCU-bearbetningskraven eftersom displaymodulen hanterar grafikbearbetning internt.

Är seriella bildskärmar lämpliga för industriella miljöer?

Ja. Många industriella enheter använder seriella kommunikationsprotokoll som RS232 och RS485, vilket gör seriella displayer mycket kompatibla med industriella kontrollsystem.

Kan serieportsskärmar stödja pekskärmar?

Ja. Många moderna seriella displaymoduler inkluderar kapacitiv eller resistiv touchfunktion, vilket möjliggör interaktiva användargränssnitt.

Är det svårt att utveckla gränssnitt för seriella skärmar?

De flesta tillverkare tillhandahåller grafiska UI-verktyg som gör att ingenjörer kan designa gränssnitt snabbt utan omfattande kodning.

Slutsats

En seriell portskärm erbjuder en kraftfull men enkel lösning för design av inbyggt systemgränssnitt. Genom att ladda ner grafikbearbetning till displaymodulen kan ingenjörer fokusera på kärnsystemets funktionalitet samtidigt som de levererar professionella och lyhörda användargränssnitt.

Med fördelar som låg utvecklingskomplexitet, pålitlig kommunikation och snabb integration, håller seriella bildskärmar på att bli ett standardval för moderna enheter. Att välja en pålitlig tillverkare somJingdasäkerställer högkvalitativ hårdvara, stabil prestanda och professionell teknisk support.

Om du utvecklar inbäddade produkter och vill förbättra din enhets gränssnitt samtidigt som du minskar utvecklingsarbetet, är det ett smart steg framåt att utforska avancerade seriella bildskärmslösningar.

För professionella displaymoduler, teknisk assistans och skräddarsydda lösningar är du välkommen attkontakta oss.
