Vad är arbetsprincipen för segment LCD-skärm?

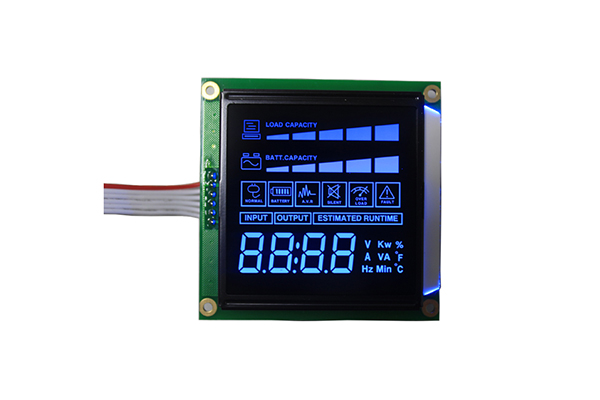

Desegment LCD-skärmär en typ av LCD-skärm som används för att visa enkel information som siffror, bokstäver och symboler. Dess funktioner inkluderar:

Fast visningsinnehåll:Varje pixel motsvarar ett fast skärminnehåll och kan inte ändras efter behag.

Enkel struktur:Består av övre och undre glassubstrat, flytande kristallmaterial och elektroder, med låg kostnad.

Låg strömförbrukning:Den kräver bara en svag ström för att driva och har extremt låg strömförbrukning.

Allmänt tillämpad:Det används ofta i produkter som bilinstrument, elektroniska vågar och klockor.

1. Grundläggande struktur

Segment LCD-skärmen består huvudsakligen av följande delar:

1) Polariserande filmer (en övre och en nedre): Polarisationsriktningarna för dessa två polariserande filmer är vinkelräta mot varandra (till exempel är den övre filmen i vertikal riktning och den nedre filmen är i horisontell riktning).

2) Glassubstrat (en del vardera på toppen och botten): Bär genomskinliga ITO-elektroder.

3) Transparent elektrod:

A. Gemensam elektrod: Den är placerad på en av glasbitarna och delas av hela skärmen.

B. Segmentelektroder: Placerade på en annan glasbit, de etsas in i den fasta form vi vill visa, till exempel varje slag av siffran "8". Ett "8"-tecken är vanligtvis sammansatt av 7 segment (7 oberoende elektroder).

4) Flytande kristallmaterial: Fylls i det lilla gapet mellan två glasbitar.

5) Bakgrundsbelysningspanel/reflektor: Belägen i bottenskiktet, den ger ljuskällan. Segmentkodskärmen i sig avger inget ljus och kan endast ses genom bakgrundsbelysning eller reflektion av omgivande ljus.

2. Drivläge: AC AC-frekvensomriktare

LCD kan inte utsättas för DC under lång tid, annars kommer det att skada LCD-strukturen.

Därför använder segmentkodsdisplayen AC-frekvensomriktare (vanligtvis 1-100Hz)

Körmetoderna inkluderar:

A.Statisk enhet: hög kontrast, men med flera stift.

B.Dynamisk drivning (1/2, 1/3, 1/4 Duty, etc.): används ofta, vilket minskar antalet stift.

Sammanfattning av principer

Arbetsprincipen för en segment LCD-skärm kan sammanfattas enligt följande: genom att kontrollera spänningen mellan elektroder (segment) av en specifik form, kan arrangemanget av flytande kristallmolekyler i motsvarande område ändras, vilket selektivt låter bakgrundsbelysningen passera igenom eller inte, visa fasta siffror, symboler eller mönster.

Segmentkodskärmen är en icke-punktmatrisskärm som använder flytande kristallmolekyler för att ändra den optiska vägen med spänning, driver specifika elektroder genom AC och visar svarta motsvarande segment och bildar därigenom siffror eller symboler.
