Vad är skillnaden mellan grafisk LCD-skärm och segmenterad LCD-skärm?
2025-11-12

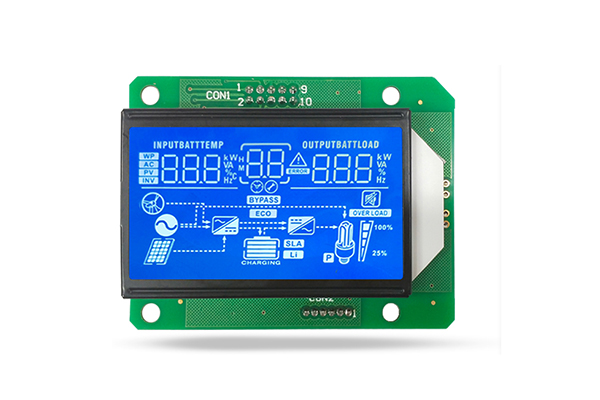

Segment LCD-display: LCD som visar fast innehåll som siffror, symboler, enheter etc. genom fördesignade "segment". Varje "segment" är en oberoende elektrod. Den kan endast användas för enkel visning av siffror och tecken.

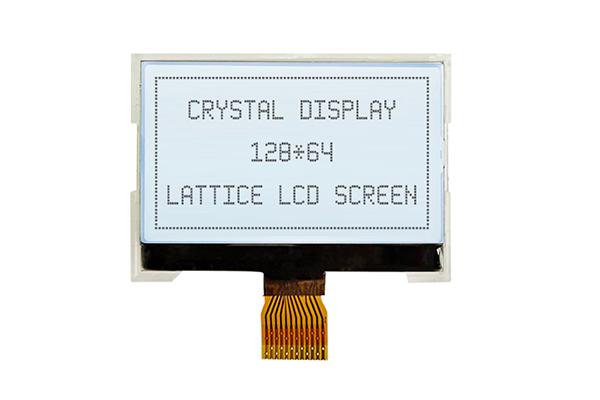

Grafisk LCD-display: En matris som består av ett stort antal oberoende pixlar (punkter) som kan visa vilken text, grafik eller bild som helst. Pixlar styrs vanligtvis på ett radkolumndrivande sätt. Till exempel har en LCD-skärm med 128x64 punkters matris 64 punkter vertikalt och 128 punkter horisontellt, för totalt 128x64 punkter. Som visas i figuren nedan.
Displayprincipen för segment lcd-display och grafisk lcd-display
| Punkt |
Segment LCD-display |
Grafisk LCD-display |
| Princip |
Det ledande området för det fasta segmentet visas efter att ha elektrifierats, till exempel är '8' sammansatt av 7 segment. |
En pixelmatris bildad av skärningspunkten mellan flera rader och kolumner, varje punkt kan styras individuellt. |
| Instruktion |
Antalet drivelektroder är litet |
En rad- och kolumndrivrutin-IC behövs |
| Körmetod |
Statisk enhet eller enkel multiplexering |
Dynamisk rad- och kolumnskanningsdrivrutin |
Typiska applikationer
Segment LCD-display: Elektroniska vågar, klockor, miniräknare, hushållsapparater, instrumentpaneler
Grafisk LCD-skärm: Industriell kontrollutrustning, medicinsk utrustning, POS-maskiner, mätinstrument, skärmar i fordon, kinesiska menygränssnitt, etc.
Hur väljer man segmentdisplay och grafisk display?
Det beror på dina projektkrav:
Väljersegmentkoden LCD-skärm:
1. Det visade innehållet är fast och begränsat (som siffror, några ord eller IKONER).
2. Extremt kostnadskänslig och kräver storskalig produktion.
3. Den har extremt höga krav på strömförbrukning och enheten behöver drivas av batteriet under lång tid.
4. Det finns inget behov av att visa kinesiska tecken eller komplex grafik.
Välja den grafiska LCD-skärmen:
1. Det är nödvändigt att visa kinesiska tecken, variabla strängar, dynamisk grafik eller animationer
2. Det visade innehållet måste ändras ofta beroende på användarens funktioner eller externa ingångar
3. Det finns krav på gränssnittets estetiska tilltalande och interaktivitet.
Om du letar efter segmentet lcd-display och grafisk punkt-lcd-display för ditt projekt, kontakta JDA:s team. Välkommen att besöka vår officiella hemsida:www.jda-display.com
