128x64 LCD-skärm STN Positivt Mode grafisk skärm

Denna 128x64 LCD-skärm STN Positive Mode Graphic Screen är designad för industriell tillförlitlighet och massproduktion.
Modulnummer: JDA12864-23001
Teknik: COB-teknik
Betraktningsvinkel: Vid betraktningsvinkel
Drifttemperatur: -20 till 70 ℃
Drive IC: AIP31107&AIP31108

Skicka förfrågan

Gradering: 5.0

(Betygsräkning: 1)

Produktbeskrivning

Tillverkad för industriella tillämpningar, detta128x64 LCD-skärm STN Positivt Mode grafisk skärmlevererar skarpa punktmatrisbilder. Med en 3.0V strömförsörjning och AIP31107 drivrutin IC:er säkerställer den stabil prestanda i kontrollpaneler, medicinsk utrustning och smarta mätare.

128x64 LCD-skärm STN Positivt Mode grafisk skärm: Funktioner och specifikationer

Inköp av en pålitlig128x64 LCD-skärm STN Positivt Mode grafisk skärmkräver en leverantör som förstår både optisk prestanda och massproduktionskonsistens. JDA12864-23001-modulen är byggd kring dessa exakta behov. Genom att para ihop moget STN-positivt lägesglas med en robust COB-enhet ger det en mycket kostnadseffektiv visuell lösning.

Detta128x64 LCD-skärm STN Positivt Mode grafisk skärmanvänder AIP31107 och AIP31108 drivrutiner ICs, som arbetar under ett 1/64 duty och 1/9 bias drivsystem. Visningsriktningen klockan 6 och 128x64 punktmatris gör den mycket mångsidig. Vi stöder också anpassning av driv-IC för att perfekt matcha din befintliga PCB och firmware.

	DISPLAY INNEHÅLL OCH SPÄNNING 128×64 punkter \| 3,0 V

	DRIV IC & SCHEMA AIP31107&AIP31108 \| 1/64 Plikt, 1/9 Bias

	AKTIVT OMRÅDE & TEMP. 56,28 × 38,36 mm \| -20 till 70 °C

JDA12864-23001 Tekniska parametrar
Modul nr.	JDA12864-23001
Modulstorlek	78(L)×70(B)×12,5(H)mm
Utsiktsområde	62,00(L)mm×44,00(W)mm
Aktivt område	56,28(L)mm×38,36(W)mm
Visa innehåll	128×64 punkter
Strömförsörjning	3,0 V
Drive IC	AIP31107 och AIP31108
Körschema	1/64 tjänst, 1/9 partiskhet
Visningsriktning	klockan 6
Drifttemp.	-20 till 70 °C
Lagringstemp.	-30 till 80 °C

Tillämpningar av STN Positive Graphic Screen

På grund av sin höga tillförlitlighet och kostnadseffektivitet är detta128x64 LCD-skärm STN Positivt Mode grafisk skärmär brett vald av ingenjörer för en mängd olika HMI- och datavisningskrav:

▸ Industriella styrsystem- Frekvensomriktare, PLC-gränssnitt och maskinkontrollpaneler.

▸ Medicinsk utrustning- patientmonitorer, diagnostiska enheter och bärbara hälsomätare.

▸ Trafik & Transport- vägledningssystem för parkeringsplatser, biljettautomater och dataloggare.

▸ Konsumentelektronik- smarta hushållsapparater, ljudutrustning och mätverktyg.

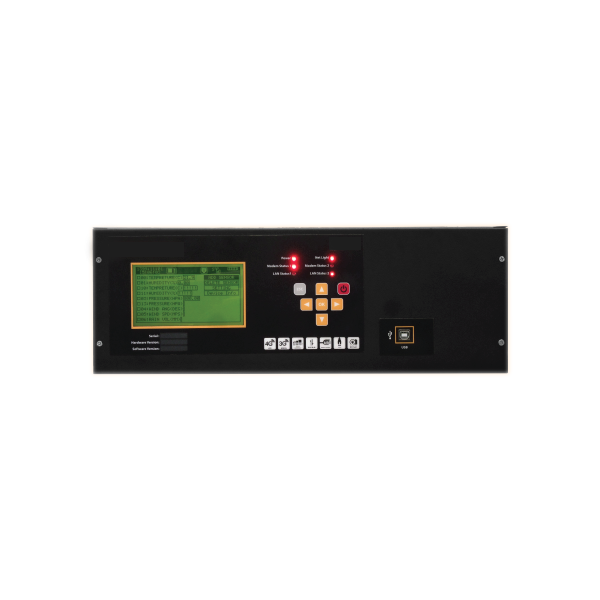

128x64 LCD Display STN Positive Mode Graphic Screen Application

128x64 LCD-skärm STN Positivt Mode Graphic Screen i industriell applikation.

12864 graphic LCD module display

STN positiv lägesdisplay som visar punktmatrisdata.

Anpassnings- och massproduktionssupport

Denna katalogmodul är en utmärkt utgångspunkt, men våra möjligheter sträcker sig långt utöver standarddelar. Om du behöver en helt anpassad128x64 LCD-skärm STN Positivt Mode grafisk skärm, vårt ingenjörsteam är redo att hjälpa till. Vi erbjuder anpassade glasverktyg, nydesignade pinouter och alternativa bakgrundsbelysningsfärger.

IC-anpassning av drivrutinen- Ändra AIP31107/31108-inställningarna för att matcha din befintliga firmware.

Polarisator och bakgrundsbelysning- Reflekterande, transreflektiva eller transmissiva alternativ med vit, blå eller grön LED-bakgrundsbelysning.

Kontakttyper- Stifthuvud, Zebra-kontakt eller FPC-kabel för att passa din monteringsprocess.

Snabb offert- Skicka din ritning och årliga begäran för att få en omfattande offert inom 24 timmar.

För att jämföra med andra monokroma skärmalternativ, besök vårGrafisk LCD-skärmkategorisida. Du kan också utforska vår128×64 LCD-displaymodul FSTN positiv displaymodulför alternativa optiska lägen. Om ditt projekt kräver enklare numeriska avläsningar,Segment LCD-skärmavsnitt kan erbjuda en mer kostnadseffektiv lösning.

Tillverkningskvalitet och EEAT-engagemang

Shenzhen Jingda Display Technology Co., Ltd. har tillverkat monokroma LCD-moduler sedan 2015. Vår 6000 m² dammfria anläggning i Fujian har klass 100 och klass 1000 renrum, vilket säkerställer att varje128x64 LCD-skärm STN Positivt Mode grafisk skärmmonteras utan föroreningar. Vi följer strikt ISO kvalitetsledningsprotokoll och kan tillhandahålla RoHS-efterlevnad och inspektionsrapporter för upphandlingsrevisioner. Varje batch genomgår rigorösa elektriska och optiska tester före leverans.

Vanliga frågor

Kan drivkretsen för denna 128x64 LCD Display STN Positive Mode Graphic Screen anpassas?

Ja. Standardkonfigurationen använder AIP31107 och AIP31108. Däremot kan vi anpassa drivrutinen IC enligt dina specifika firmware- eller hårdvarukrav för volymproduktion.

Vilken är den minsta beställningskvantiteten för denna 12864 grafiska LCD-modul?

MOQ beror på om det är en standardkonfiguration i lager eller kräver anpassade verktyg. För standardprover och bulkbeställningar, vänligen kontakta vårt ingenjörsteam för en offert inom 24 timmar.

Kräver det positiva STN-läget en bakgrundsbelysning?

STN positiva lägesskärmar är typiskt reflekterande eller transreflektiva. Beroende på din applikationsmiljö kan en LED-bakgrundsbelysning läggas till modulen för läsbarhet i svagt ljus.

Vad är ledtiden för massproduktionsorder?

Standardprover skickas vanligtvis inom 3 till 7 arbetsdagar. För massproduktion bekräftas ledtiden tillsammans med offerten baserat på din årliga volym och verktygsbehov.
